Czytanie projektu fundamentów może wydawać się skomplikowane, ale znajomość kluczowych elementów dokumentacji technicznej znacznie ułatwia to zadanie. Projekt fundamentów zawiera niezbędne informacje o głębokości, kształcie oraz wymiarach konstrukcji, które są kluczowe dla prawidłowego wykonania prac budowlanych.
W tym artykule dowiesz się, jak odczytywać rysunki fundamentów, interpretować oznaczenia oraz unikać częstych błędów. Poznasz również szczegóły dotyczące materiałów, wzmocnień i obliczeń, które wpływają na trwałość i wytrzymałość fundamentów. Dzięki temu będziesz mógł pełniej zrozumieć dokumentację i uniknąć kosztownych pomyłek.
Kluczowe wnioski:- Projekt fundamentów zawiera informacje o głębokości, kształcie i wymiarach konstrukcji.
- Oznaczenia na rysunkach, takie jak wysokości i wymiary, są kluczowe dla precyzyjnego wykonania.
- Materiały i wzmocnienia muszą być dobrane zgodnie z projektem, aby zapewnić trwałość fundamentów.
- Błędy w interpretacji dokumentacji mogą prowadzić do poważnych problemów konstrukcyjnych.
- Zrozumienie szczegółów zbrojenia i obliczeń jest niezbędne dla bezpieczeństwa budynku.

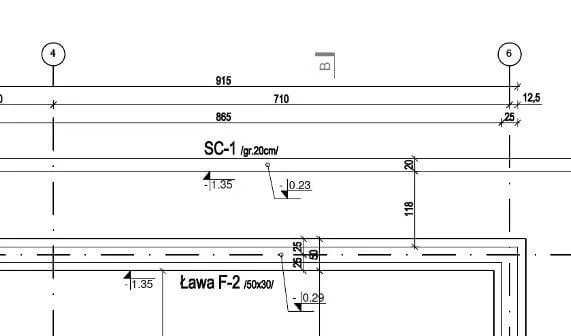

Jak odczytywać rysunki fundamentów krok po kroku
Jak czytać projekt fundamentów to kluczowa umiejętność dla każdego, kto zajmuje się budową. Rysunki fundamentów zawierają informacje o głębokości, kształcie i wymiarach wykopów, które są niezbędne do prawidłowego wykonania prac. Zacznij od zapoznania się z planem zagospodarowania terenu, aby zrozumieć, gdzie dokładnie mają być umieszczone fundamenty.
Następnie zwróć uwagę na oznaczenia wysokościowe, które wskazują poziom posadowienia fundamentów. Błędy w ich interpretacji mogą prowadzić do poważnych problemów konstrukcyjnych. Unikaj pomijania szczegółów, takich jak skala rysunku czy linie pomocnicze, które ułatwiają zrozumienie projektu.
Kluczowe oznaczenia na rysunkach fundamentów i ich znaczenie
Oznaczenia na rysunkach fundamentów to klucz do zrozumienia projektu. Symbole takie jak strzałki, linie przerywane czy cyfry wskazują na konkretne elementy konstrukcyjne. Na przykład, linie ciągłe oznaczają krawędzie ścian, a przerywane – osie konstrukcji. Warto również zwrócić uwagę na opisy materiałów, które są często umieszczane obok symboli.
| Symbol | Znaczenie |
| Linia ciągła | Krawędzie ścian fundamentowych |
| Linia przerywana | Osie konstrukcji |
| Strzałki | Kierunek i wymiary wykopów |
| Cyfry | Wysokości i poziomy |

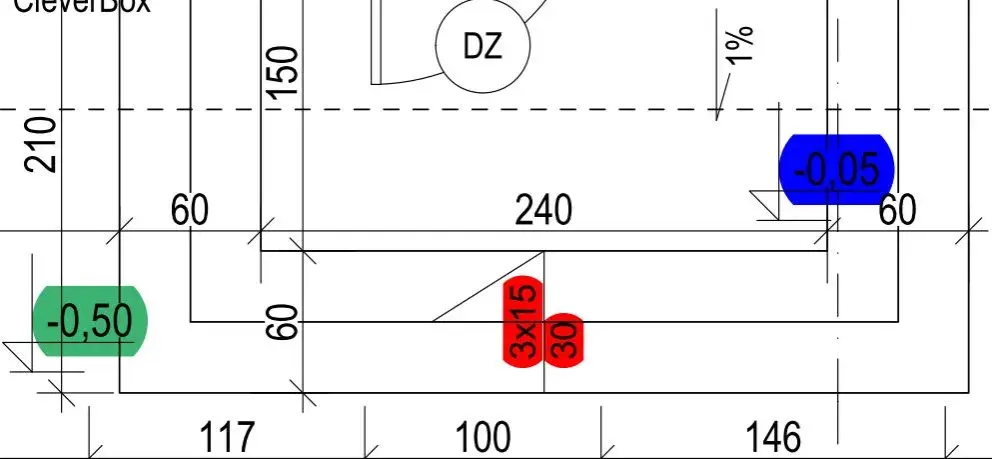

Jak interpretować wymiary i wysokości ścian fundamentowych
Wymiary ścian fundamentowych są kluczowe dla stabilności całej konstrukcji. Na rysunkach znajdziesz informacje o szerokości, długości i wysokości każdej ściany. Zwróć uwagę na oznaczenia wysokościowe, które wskazują, na jakim poziomie ma być posadowiony fundament.
Przykładowo, jeśli na rysunku widzisz oznaczenie „+0,00”, oznacza to poziom zerowy budynku. Wszystkie inne wysokości są podawane względem tego punktu. Pamiętaj, że precyzyjne odczytanie tych danych jest niezbędne, aby uniknąć błędów podczas budowy.
Czytaj więcej: Jaką płytę OSB do łazienki wybrać: niezbędne porady i zabezpieczenia
Materiały do fundamentów: jak je rozpoznać i zastosować
Wybór odpowiednich materiałów to podstawa trwałych fundamentów. W projekcie znajdziesz informacje o betonie, zbrojeniu i izolacjach. Beton powinien mieć określoną klasę wytrzymałości, np. C20/25, co oznacza, że wytrzymałość na ściskanie wynosi 25 MPa. Zawsze sprawdzaj specyfikację materiałów, aby uniknąć błędów.
Izolacje przeciwwilgociowe to kolejny ważny element. W dokumentacji znajdziesz oznaczenia dotyczące rodzaju izolacji, np. folii lub mas bitumicznych. Pamiętaj, że jak czytać projekt fundamentów to także umiejętność rozpoznawania tych detali. Nieprawidłowy dobór materiałów może prowadzić do problemów z wilgocią i pękaniem ścian.
Wzmocnienia fundamentów: jak czytać detale zbrojenia
Zbrojenie to szkielet fundamentów, który zapewnia im wytrzymałość. Na rysunkach znajdziesz informacje o średnicy prętów, ich rozstawie i sposobie łączenia. Pręty główne są zwykle oznaczone jako Ø12 lub Ø16, co wskazuje na ich średnicę w milimetrach. Zwróć uwagę na szczegóły, takie jak zakotwienie prętów, które wpływa na stabilność konstrukcji.
- Średnica prętów: np. Ø12, Ø16
- Rozstaw prętów: np. co 15 cm
- Sposób łączenia: np. spawanie lub wiązanie drutem
- Zakotwienie prętów: długość zakotwienia w betonie
Jak unikać błędów podczas czytania projektu fundamentów
Błędy w interpretacji projektu mogą prowadzić do poważnych konsekwencji. Jednym z najczęstszych jest pomijanie oznaczeń wysokościowych, co skutkuje nieprawidłowym posadowieniem fundamentów. Zawsze sprawdzaj, czy poziom „+0,00” jest prawidłowo oznaczony.
Innym problemem jest niewłaściwe odczytanie wymiarów zbrojenia. Pręty o niewłaściwej średnicy lub rozstawie mogą osłabić konstrukcję. Pamiętaj, że jak czytać projekt fundamentów to także umiejętność zwracania uwagi na detale, które mogą wydawać się mało istotne.
Dlaczego precyzja w czytaniu projektu fundamentów jest kluczowa
W artykule podkreśliliśmy, że precyzyjne odczytywanie projektu fundamentów ma ogromne znaczenie dla stabilności całej konstrukcji. Omówiliśmy, jak niewłaściwa interpretacja oznaczeń wysokościowych czy błędny dobór materiałów mogą prowadzić do poważnych problemów, takich jak pęknięcia ścian czy osłabienie konstrukcji. Przykłady, takie jak nieprawidłowe posadowienie fundamentów czy zastosowanie prętów o niewłaściwej średnicy, pokazują, jak łatwo popełnić kosztowne błędy.
Zwracamy również uwagę na znaczenie szczegółów, takich jak oznaczenia materiałów czy detale zbrojenia. Wskazaliśmy, że nawet małe różnice w rozstawie prętów lub rodzaju betonu mogą wpłynąć na trwałość fundamentów. Dlatego zawsze warto porównywać rysunki z opisem technicznym, aby uniknąć nieporozumień i zapewnić bezpieczeństwo budynku.
